再生可能エネルギー
HCL

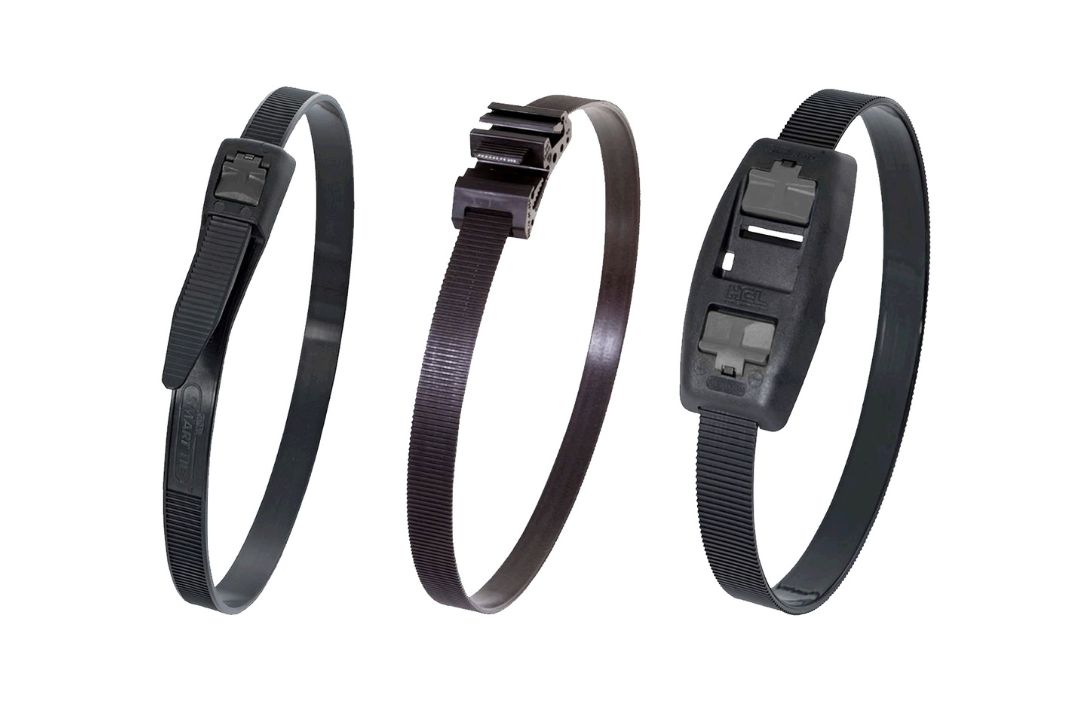

スマートバンド・スマートタイ
ポリマー複合材料による高耐食・耐薬品・耐候性のため、海洋・沿岸部での設備に対応が可能な高強度樹脂製結束バンドです。
すべての部材(バンド部・バックル部)が樹脂材のため腐食に強いです。樹脂製のため軽量で、多様な形状に対応します。特殊工具により、結束・切断が簡単に行えます。

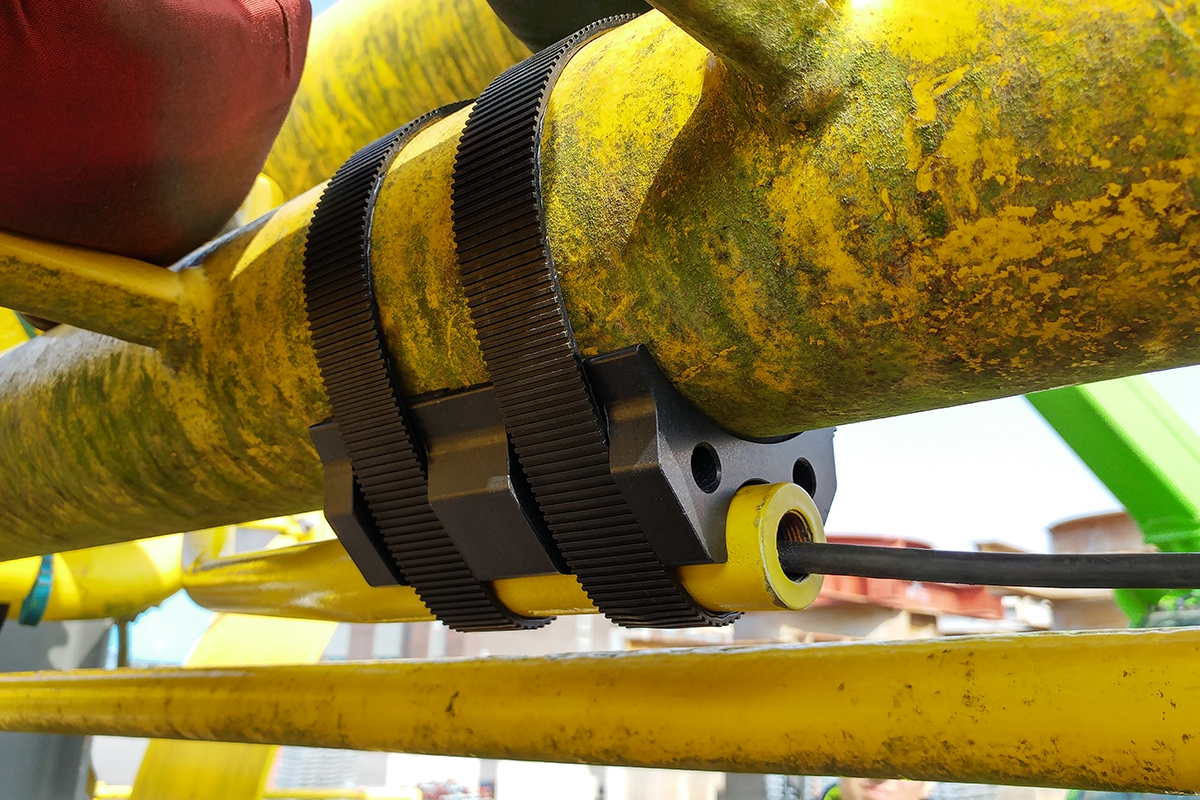

電気防食のアノード結束や、ケーブル類の結束、洋上風力発電設備における屋内外の配管やケーブル類の結束や捕縛作業に適しており、国内外で多数の導入実績があります。
仕様
本体
| 呼称 | バックル種類 | バンド幅 | 対応外径 | 長さ | 材質 | ループ | 特長 | 施工工具 |
|---|---|---|---|---|---|---|---|---|
| (mm) | (mm) | (m) | 引張強度[N] | |||||
| スマートタイ | 一体型 | 20 | ≧60 | 0.75 | PA12 | 4061 | 高耐候性 | ①/③ |
| 32 | 0.85 | PA12 | 9653 | 高強度・ 高耐候性 |
②/④ | |||
| スマートタイ | スタンダード バックル |
7 | ≧100 | 30 | PA66 | 820 | 高耐候性 | スマートタイ |
| 10 | ≧76 | PA66 | 2140 | スマートタイ | ||||
| PA12 | 1449 | スマートタイ | ||||||
| ハイブリッド バックル |
19 | ≧200 | POM | 9980 | スマートタイ | スマートタイ | ||
| 32 | ≧400 | PA12GF | 12950 | スマートタイ | ||||
| PA12GF | 22980 | スマートタイ | スマートタイ |
※バンド単体で、バックルは含まれておりません。バックルは下表をご参照ください。
バックル
| 呼称 | 対応バンド幅 | 材質 |
|---|---|---|
| スタンダードバックル | 7mm幅用 | PA66 |
| 10mm幅用 | PA66 | |
| PA12 | ||
| ハイブリッドバックル | 19mm幅用 | POM |
| PA12GF | ||
| 32mm幅用 | PA12GF |

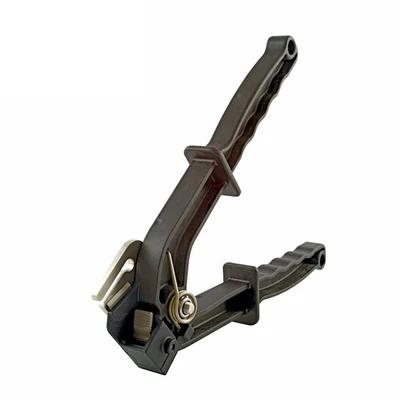

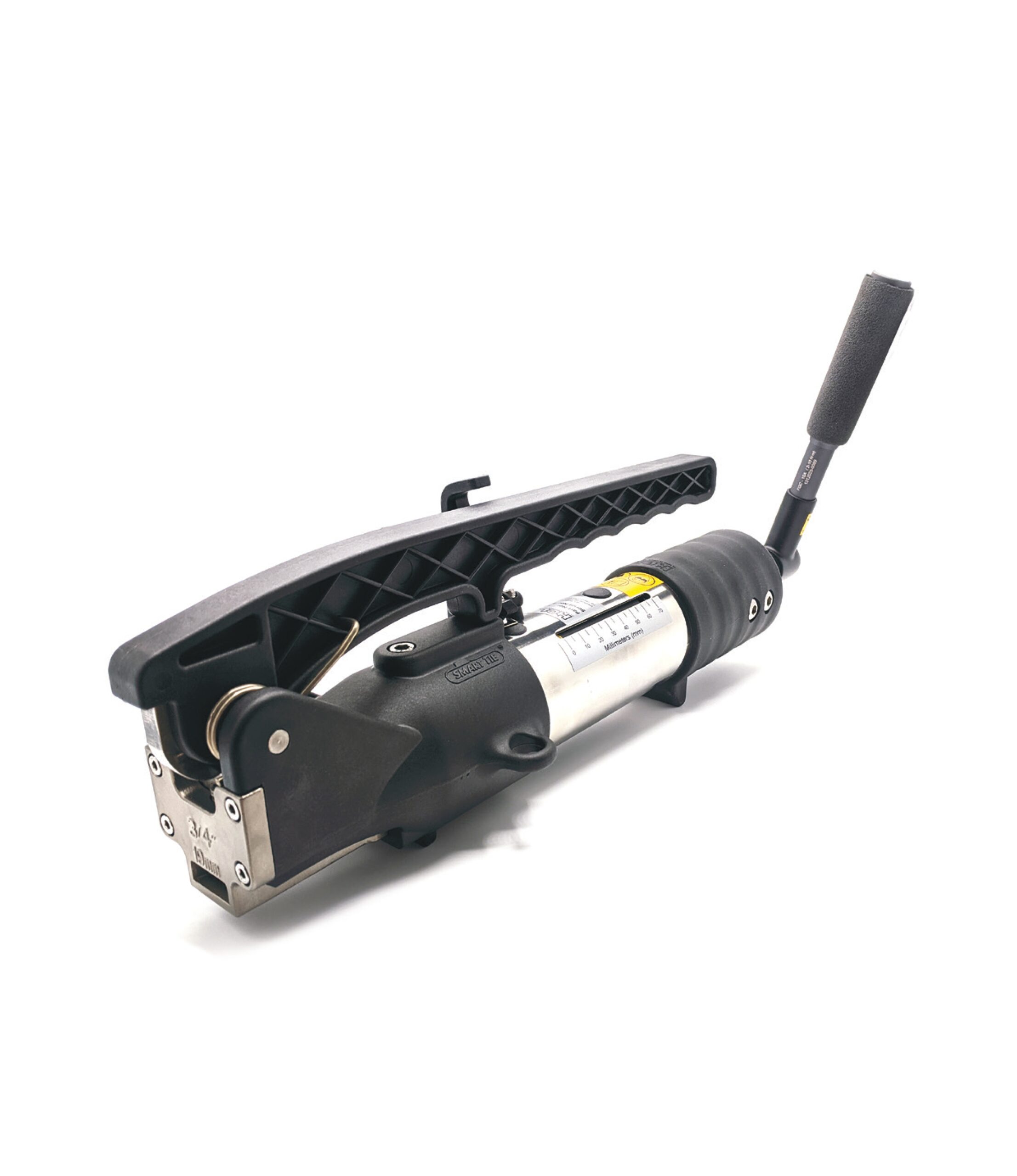

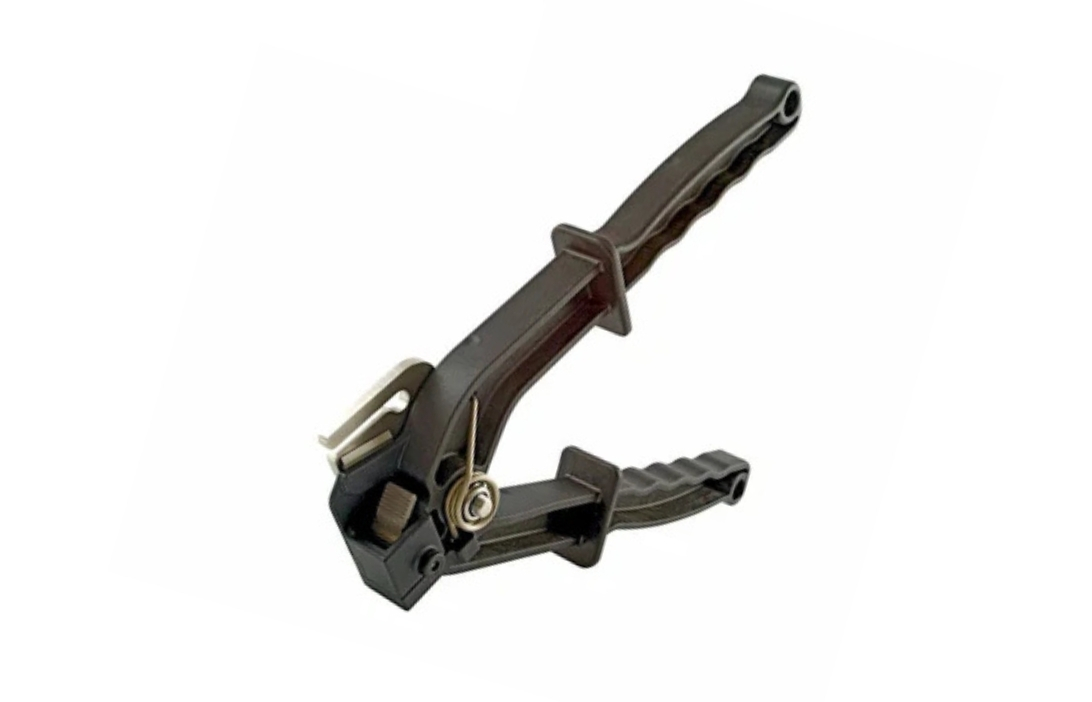

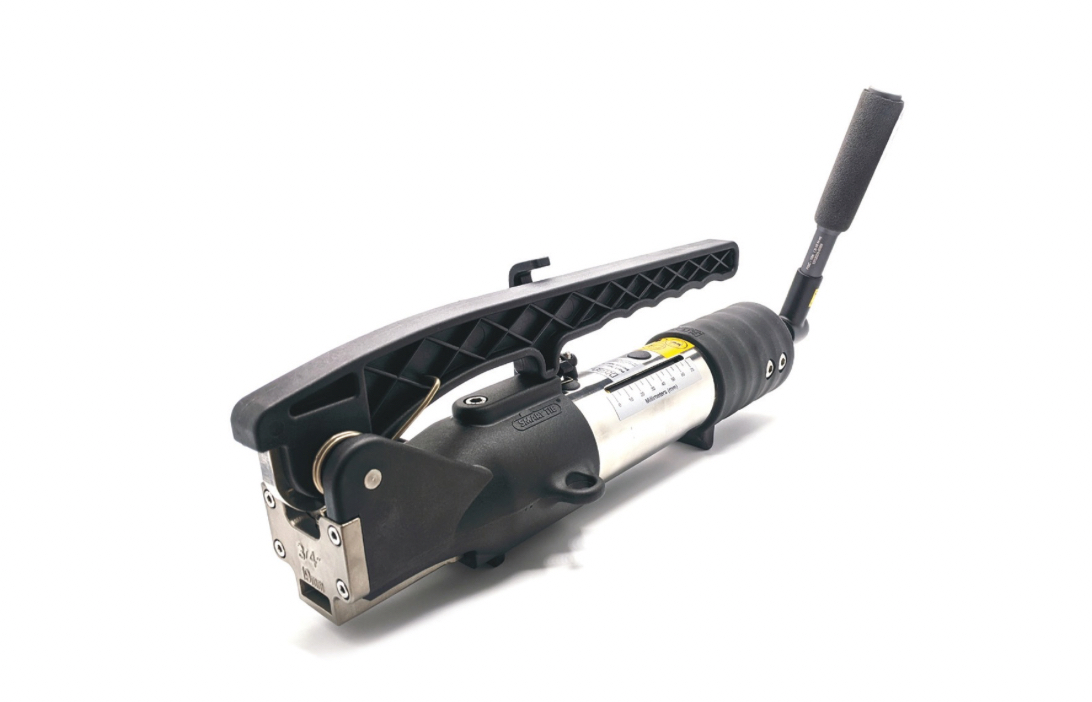

工具
| 呼称 | 対応製品 | 寸法(mm) | 本体質量(kg) |
|---|---|---|---|
| ①SM-FT-2000-19(グリップ式) | スマートタイ 20mm幅 | 370×285×55 | 0.75 |
| スマートバンド 19mm幅 | |||
| ②SM-FT-2000-32(グリップ式) | スマートタイ 32mm幅 | 460×380×65 | 1.31 |
| スマートバンド 32mm幅 | |||
| ③SM-FT-1000-20ST(シリンダー式) | スマートタイ 20mm幅 | 410×255×135 | 2.75 |
| ④SM-FT-1000-32(シリンダー式) | スマートタイ 32mm幅 | ||
| ⑤SM-TA-528A | スマートタイ 7mm幅 | 215×130×30 | 0.43 |
| スマートバンド 10mm幅 | |||
| ⑥SM-FT-1000-19(シリンダー式) | スマートバンド 19mm幅 | 410×255×135 | 2.75 |
| ⑦SM-FT-1000-32(シリンダー式) | スマートバンド 32mm幅 |
※シリンダー式は専用はさみ・トルクレンチ付きです。
ブランドについて
Smart®Band/Smart®Tie（スマートバンド/スマートタイ）

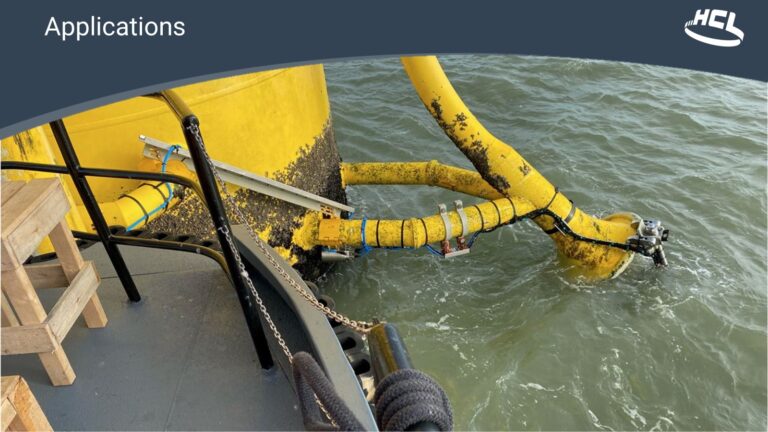

複合樹脂技術を活用した、洋上風力発電や沿岸部での各種工事でも、腐食せずに重量物を結束できる樹脂バンドです。
バックルとバンドの組合せにより、多種多様な長さに対応できるスマートバンド、
定尺対応のスマートタイ、縦軸方向の各種ケーブル類を把持可能なスマートプロテクターという品揃えで多様な結束ニーズに対応します。
ループ引張強度が2,000kgfといった強度も実現可能なシステムです。
バックルとバンドを結合させた新技術「スマートバンドコンパクト」も取りそろえております。
専用工具での締め付けにより、複合樹脂技術の強度と併せて海洋分野のニーズに応えます。
パートナー企業：HCL Fastneres Limited（https://hclfasteners.com/）
